6 schnelle Archicad Auswahl Tipps

Es gibt zahlreiche Möglichkeiten, die gewünschte Gruppe von Elementen schneller auszuwählen und zu bearbeiten, hier versuche ich, die hilfreichste Methode zu sammeln.

1. Werkzeugpalette + Markierungsrahmen

Mit der Werkzeugpalette kann man die Auswahl auf 2 verschiedene Arten erleichtern:

1. Alle Elemente eines Elementtyps auswählen: Werkzeug aktivieren und Strg+A

2. Kombinieren Sie den Trick mit Markierungsrahmen

2. Werkzeugpalette für überlappende Elemente

Typische Situation, in der man eine Decke nur umständlich mit Shift+Tab auswählen kann, weil sie von mehreren anderen Elementtypen überdeckt wird.

Aber aktiviere zuerst den Decken-Werkzeug, und Archicad findet die Decke sofort!

Zusätzlicher Geheimtipp für überlappende Elemente:

Wenn du einen bestimmten Wandbereich wegen Decken, Räumen oder Freiflächen nicht auswählen kannst, drücke lange die Leertaste dazu und es wird möglich sein!

3. Suchen&Aktivieren verwenden (Strg+Umschalt+A)

Ich finde es eine der nützlichsten Funktionen in Archicad. Ich kann Elemente in 2D oder in 3D nach beliebigen Kriterien auswählen. Denn dies ist die erste relevante Anwendung von Informationen, um unsere Arbeit schneller zu machen! Ich ermutige jeden, diese Funktion in allen möglichen Situationen zu verwenden!

Einige Hinweise:

1. Du musst die Namen oder den Ort der Kriterien nicht kennen – gib einfach den gewünschten Parameter ein.

2. Beachte, dass bestimmte Kriterien nur verfügbar sind, wenn der entsprechende Elementtyp bereits vorher ausgewählt wurde! (Zum Beispiel kannst du nach Textinhalten suchen, wenn du als Elementtyp bereits „Etikett“ aktiviert hast.)

3. Du kannst die Funktion sogar mit Markierungsrahmen kombinieren.

4. Nach der Auswahl kannst du dir nur die ausgewählten Elemente mit dem Befehl „Umschalt + 4“ anzeigen lassen.

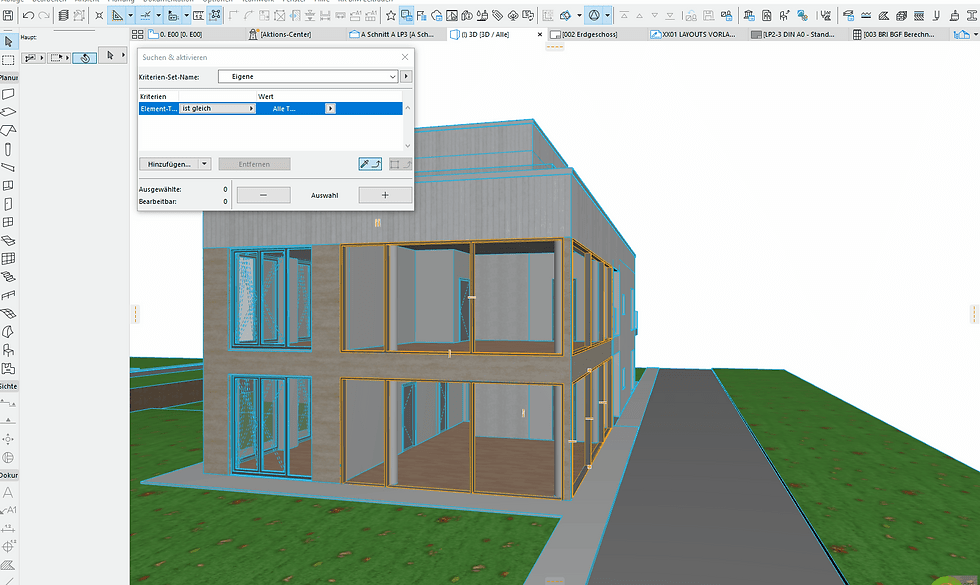

In meinem Beispiel wähle ich alle Türen mit einer Breite von 76 cm aus, und filtere die Ansicht mit "Umschalt+4".

4. Markierungsrahmen und 3D

Verwende den mehrgeschossige Markierungsrahmen im Grundriss, und springe mit "Umschalt+4" (oder "strg+3") in das 3D-Fenster. Du kannst auch Geschosse und Elementtypen herausfiltern.

5. Die zuletzt erstellten Elemente auswählen

Es ist kein besonderes Feature in Archicad, nur ein Trick, auf den vielleicht nicht jeder kommt, der aber die Bearbeitungsprozesse viel schneller macht.

Jedes Mal, wenn wir etwas kopieren oder mehrere Elemente gleichzeitig erstellen, mit einem Hin- und Herspringen mit „Undo“- und „Redo“-Funktion, können wir das zuletzt erstellte Element sofort auswählen lassen.

In diesem Beispiel etikettiere ich alle Räume und wähle mit diesem Trick sofort alle neuen Etiketten aus:

6. Von 3D/Schnitt direkt zum Grundriss mit Auswahl

Endlich ist in Version 25 das Feature eingetroffen, das wir schon lange brauchen. Typische Situation, wenn man schnell eine Deckenkante im Schnitt anpassen möchte. Du kannst nun direkt aus dem Schnitt in den entsprechenden Grundriss springen, sodass die Decke bereits ausgewählt ist.

Wenn du weitere Tipps zu Archicad und BIM erfahren möchtest, lasst du dich auch gerne persönlich beraten!
